Bandas Transportadoras Industriales

Inicio > Productos > Bandas Transportadoras

Las Bandas Transportadoras Industriales COLDESA son un sistema continuo para optimizar la producción, ahorrar mano de obra y transportar rápidamente elementos. Por lo tanto, fabricamos transportadores de banda para uso ligero y pesado, también se diseñan para material granulado, agrícolas, industriales, etc.

Además, cada uno con especificaciones y requerimientos particulares, que optimizan los procesos de cada compañía.

Contenidos de la página

Las bandas transportadoras se dividen en dos grandes grupos:

1. Bandas para Empacado:

Rodillo Libre, Rodillo Vivo, Banda Sobre Mesa, Banda Sobre Rodillo, Table Top, Modular Plástica, Apiladores y Descargadores.

2. Bandas a Granel:

Banda Artesa, Tornillo Sin Fin, Elevadores de Cangilones.

Características Técnicas

Los diseños se dividen en dos grandes grupos, transportadores para empacado y transportadores a granel. Dentro de estos dos grupos existe una gran variedad que pueden ser activadas mediante motores, manualmente o por gravedad.

Además, para la selección de las bandas transportadoras industriales, primero se deberá especificar y caracterizar el material a ser transportado, luego de esto, se recomendara la medida y la banda transportadora adecuada.

Beneficios

Desplazamiento: Altas cargas desplazadas a diferentes alturas y largas distancias según la necesidad.
Agilidad en el proceso: Es posible desplazar más carga en un tiempo menor, también la carga y descarga de material en cualquier punto de la línea, mejorando la productividad.
Versatilidad: Se pueden adaptar a cualquier terreno, pueden ser diseños sencillos o totalmente sistematizados.
Seguridad: El producto no está expuesto a golpes o daños durante su manipulación, además los operarios se evitarán lesiones costosas para la compañía debido a un mal levantamiento de cargas.
Diseño: El tamaño de los transportadores de banda COLDESA pueden variar y ajustarse según las necesidades de nuestro cliente.

Usos de los transportadores de banda

Pueden ser instalados en:

Centros de distribución
Almacenes
Bodegas
Supermercados
Fabricas

Tenemos soluciones personalizadas para ti

Contactar

Tipos de Bandas Transportadoras:

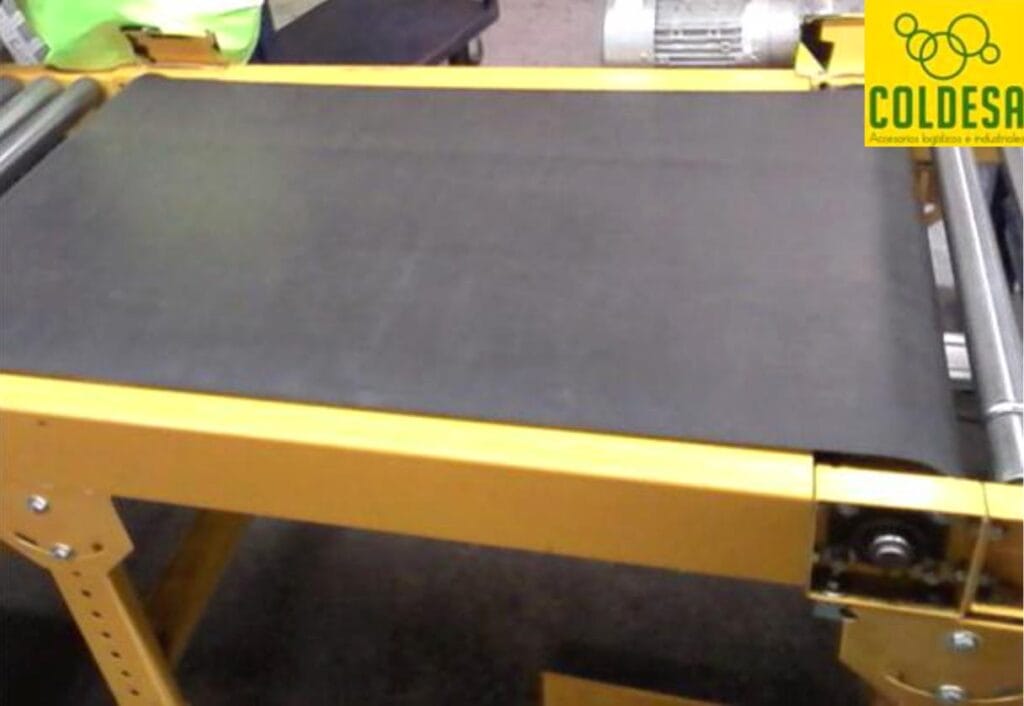

1. Bandas Transportadoras tipo sobre mesa

Este modelo de transportadores de banda está diseñado para uso tanto horizontal, como vertical, donde sea necesario cargar/descargar, acumular material liviano o cuando existe una limitación de espacio para el transporte de materiales o productos.

Brochure

Especificaciones

Mesa: Mesa de acero lisa atornillada. Canales laterales de acero. Secciones estándar de 2, 4, 6, 8 y 10 ft de largo.
Banda: según medidas y uso será lisa para transporte horizontal o corrugada para transporte inclinado con empalme mecánico.
Chasis: lamina calibre 10, de 10” a 24” de altura, pestaña en longitudes de 48” y 96”.
Unidad Conductora: Elevación mínima de 30” para unidad de 8″ y 12″ de diámetro, mientras que para unidad de 16” de diámetro, tener en cuenta que en régimen de trabajo pesado se debe usar una elevación mínima de 12″ – 35″.
Polea Conductora: 8”, 12”, 16”. Eje totalmente retraído de diámetro 2^{7 / ₁₆}. Para trabajo pesado, usar polea de 12” con eje totalmente retraído de 2^{15 / ₁₆} de diámetro.
Polea Tensora: 6 pulgadas de diámetro. Con eje de 1^{15 / ₁₆} de pulgadas de diámetro, rueda corona.
Rodamientos: Sellado, previamente lubricado, con auto alineación, rodamientos de bolas de hierro fundido en la unidad conductora y poleas tensoras.
Motorreductor: tipo sin fin corona, motor 220/440 V, 3 fases.
Velocidad: 60 FPM, constante.
Estructura: Se debe especificar la elevación. Secciones de estructura unidas con acoples y soportes al piso.
Capacidad: Carga máxima de 50 libras por pie lineal de transportador.
Motor: 1 HP – 208/230/460 – 575 V trifásico Fr.60 Hz.
Soportes al piso: Ajustables de 30-1/2’’ hasta 40-1/2’’ los soportes deben ser sujetados al piso.
Cadena: Rueda de transmisión conducida por cadena N.º 50 hasta 1 – 1.2 HP o N.º 60 para mayores HP. La cadena se provee con el motor.

2. Transportador Tipo banda sobre rodillo

Este modelo de bandas transportadoras industriales, están diseñados para transportar paquetes de gran peso, ya que
tienen una gran capacidad de carga, se pueden instalar en posición horizontal e inclinada, se ensambla como línea de transporte, la banda se desliza sobre rodillos, por lo que reduce el coeficiente de fricción. Debe alimentarse por un extremo.

Brochure

Especificaciones

Chasis: Estructura de canal en “C” de acero conformado de 6^{1 / ₂} de profundidad, calibre 12, acabado con pintura electrostática. Secciones estándares disponibles en largos de 6 ft, 8 ft y 10 ft.
Banda: Anchos de banda: 10″, 12″, 14″, 16″, 18″, 20″, 22″, 24″, 28″, 30″ 34″, 36″.
Motor: 1 HP-208/230/460 / 575V-3 Fr. 60 Hz. Totalmente cerrado C-Face “SSB” freno de motor de (6 ft. / Lb).
Velocidad de Banda: 65 FPM, constante.
Capacidad: hasta 225 lb. Por pie lineal.
Correa: Trackmate 120 negra, superficie áspera con cubierta de PVC. Cordón sujetador.
Cama: Rodillo de cama de 1,9 pulgadas de diámetro. Tubos galvanizados espaciados cada 6 pulgadas. Pintura electrostática, marco de los canales en acero conformado. Secciones estándar de 4 ft., 6 ft., 8 ft., Y 10 ft. Unidas con pernos y placas de empalme.
Sección Horizontal: A la entrada y a la salida. Una sección de 26 pulgadas de largo horizontal y 30 pulgadas de ancho en la sección (ambas), proporcionan una transición de dos pasos para el producto desde la inclinación a la horizontal. Ofrece además hasta 30° de ajuste de inclinación.
Unidad Central: Situada en la sección de inclinación. Posee Protector de cadena.
Polea Conductora: Polea de 8 pulgadas de diámetro con eje de 1^{7 / ₁₆} pulgadas de diámetro.
Polea Terminal: Polea de 4” de diámetro con 1 pulgada de diámetro en eje; o 6” de diámetro con 1^{3 / ₁₆} pulgadas de diámetro en el eje, rueda corona.
Reductor de Velocidad: engranaje helicoidal sellado, reductor de velocidad C – Face. Cadena de rodillos N.º 50 para conducir polea.
Rodamientos: Los rodamientos del eje de accionamiento son de bolas de precisión, de alta resistencia, lubricado de por vida.

3. Transportador tipo line-shaft

Este sistema de transportador de banda está diseñado para atender necesidades de la ingeniería de manejo de materiales, piezas y mercancías de un alto rango de dimensiones, los productos pueden ser transportados a través de cortas o largas distancias, en direcciones rectas o curvas, con relativo “bajo consumo de energía”.

Además, son transportadores de banda con capacidad de acumulación de productos, operación suave, diseño versátil, fácil instalación y bajo mantenimiento. Usualmente, el transporte se realiza horizontalmente o con leves inclinaciones.

Brochure

Especificaciones

Cama de Rodillos: Rodillos de 1.9” de diámetro, con centros espaciados cada 4”, montados en canal de acero conformado, perfil en “C” de 4^{1 / ₂} de altura con recubrimiento en pintura electrostática, secciones unidas con tornillos.
Conductor: Unidad montada y centrada debajo del transportador.
Nota: en transportadores con un ancho total inferior a 24” el motor sobresale del marco.
Eje Conductor: Eje de acero con 1” de diámetro, se extiende a lo largo del transportador, montado al lado izquierdo del transportador.
Carretes: De 2” de diámetro, fabricados en nylon, conducen las bandas de polycord y las mantienen alineadas, los carretes se mantienen separados con secciones de tubo PVC.
Guardas de Eje Conductor: Todo el eje y su conjunto de soporte y transmisión se encuentran aislados tras una guarda a lo largo de todo el recorrido.
Bandas de Polycord: De polycord de ^{3 / ₁₆} de diámetro, se encargan de transmitir la potencia desde los carretes hasta los rodillos.
Chumaseras: Con rodamiento de bolas, no sellados, prelubricados, con auto alineación, tienen ducto para lubricación periódica.
Reductor de Velocidad: Caja reductora de velocidad acoplada a motor y a eje conductor, de par y velocidad dada según la aplicación, sellada y auto lubricada.
Motor:^{1 / ₂}hp 115/230/460V-3 fases. 60 Hz totalmente cerrado.
Velocidad de Transporte: Constante.
Capacidad: Capacidad máxima por rodillo – 15 lb.
Nota: la capacidad máxima será menor para productos poco rígidos o de superficies irregulares.
Soporte de Piso: estándar

4. Transportador tipo banda plástica

Transportador Industrial de banda plástica

Este modelo está diseñado para transporte tanto horizontal como vertical, donde sea necesario cargar/descargar, acumular material liviano o de peso considerable, cuando existe una limitación de espacio para el transporte de materiales o productos.

Brochure

Especificaciones

Mesa: de acero lisa atornillada recubierta con polímero anti-desgaste. Montada sobre soportes transversales separados soportados en soporte de acero conformado con recubrimiento electrostático perfil en “C” (todas las uniones atornilladas).
Banda: Polipropileno, enlaces cada 2”,
Unidad Conductora Terminal: Ubicada en el extremo de descarga del transportador. La guarda cadena se ubica al lado izquierdo
Piñon Conductor y Piñones Libres: De 10 dientes, 6.4” de diámetro de paso, fabricados en plástico con diámetro de eje y rodamientos de 1^{3 / ₁₆}“
Alineamiento Transversal: De varillas roscadas con tensores, ubicados bajo el transportador y de fácil y rápido acceso cuando sea requerido dar tensión y alineación a la banda plástica. Se suministra (1) por cada 50’ de banda, ubicados cerca al centro de la línea.
Rodillos de Alineamiento: Ubicados cerca de los extremos
Rodamientos: De bolas, sellados, pre-lubricados de por vida montados en el eje del conductor y en los extremos.
Velocidad: 65 FPM, constante.
Reductor de Velocidad: Tipo sin fin corona cerrado.
Motor: ^{1 / ₂}hp – 208/230/460/575V – 3 fases. 60Hz.
Capacidad: Carga máxima de 200 libras por pie lineal de transportador.
Soportes al Piso: Ajustables de 30-1/2’’ hasta 40-1/2’’ los soportes deben ser sujetados al piso.

5. Transportador tipo rodillo por gravedad

Este modelo de transportadores de banda está diseñado para transporte principalmente inclinado, donde sea necesario cargar/descargar, acumular material liviano o de peso considerable, siempre y cuando pueda ser manipulado manualmente.

Brochure

Especificaciones

Anchos: Ancho entre rieles: 13”,15”, 17”, 19”, 21”, 23”, 25”, 27”, 31”, 33”, 37”, 39”.
Soportes: De 3^{1 / ₂}” ó 4^{1 / ₂}” de profundidad × 1^{1 / ₂}” de ala. Perfil de acero conformado con acabado en pintura electrostática, todas las uniones atornilladas.
Acoples a Tope: Tipo atornillados, con guasa para evitar desajuste por vibraciones.
Longitud: Secciones rectas de 5ft a 10ft
Rodillos: De 2” de diámetro, superficie de acero galvanizado, rodamientos sellados y pre lubricados.
Ejes: de ^{7 / ₁₆}“

Imágenes de Bandas Transportadoras Industriales
